风量与风压在【D-FAN散热风扇】中的工作原理

更新时间:2015-7-28   点击:7021次

风量与风压在【D-FAN散热风扇】中的工作原理
    风量与风压:风量与风压的测试方法有两种,一是用风洞仪测试,另一种是用双箱法测。但对于一般用户而言,没有这样的设备。只能根据厂家提供的数据作为参考,要看降温效果。风量是指风扇通风面积平面速度之积。通风面积是出口面积减去涡舌处的投影之积。平面速度是气流通过整个平面的气体速度,单位是m3/s。平面速度一定时,扇叶叶轮外径越大,通风面积越大,风量则越大。平面速度由转子的转速和风压决定,通风面积一定时,平面速度越大,风量越大,空气吸热量则越大,空气流动转移时能够带走更多的热量,扇热效果也就越明显。为进行正常通风,需要克服风扇通风行程内的阻力,风扇产生克服送风阻力的压力,测量到的压力变化值称为静压,即静压与大气压的差压。它是气体对平行于物体表面作用的压力,静压是通过垂直于其表面的孔,测量出来的。把气体流动中所需动能转化为压力形式,称为动压。
    为实现送风的目的,需要有静压和动压。全压为静压与动压的代数和,全压是指由风扇所给定的全压增加量,即风扇的出口和进口之间的全压之差。在实际应用中,标称的风量值并不是实际扇热片得到的送风量,风量大,并不代表通风能力强。因空气流动时,气流在其流动路径会遇上扇热稽片或元件的阻扰,会限制空气自由流通,即风量增大时,风压会减小。因此要有一个好的操作工作点,即风扇性能曲线与风阻曲线的交点。在工作点,风扇特性曲线之斜率较小,而系统特性曲线之变化率为较低。注意此时的风扇静态效率(风量×风压÷耗电)为佳。当然有时为了能减少系统阻抗,甚至选用尺寸较小的风扇,也可以获得相同的风量。

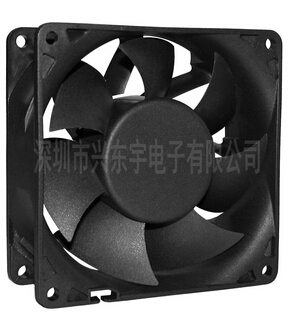

D-FAN散热风扇
