【dc横流风扇】‘分手后,你为什么要恨我?’

更新时间:2014-9-28   点击:6127次

dc横流风扇】‘分手后,你为什么要恨我?’
  dc横流风扇,由于它的宽度在理论上不受限制,以及风量大、外形尺寸小等优点,在农业物料的清选以及其它一些部门得到了广泛的应用。横流风扇虽然已有不少学者对其进行了研究,但目前尚有一些基本问题有待进一步探讨。例如:气体是根据什么两次通过叶栅进行流动的,叶轮内控制流场的旋涡是如何形成的,气体流动方向取决于什么(即进气口和出气口如何确定)等。为此,进行了试验研究。为便于对流场的观察、摄影和静压的测量,试验是用水模拟的。
对于dc横流风扇来说,若设计不当,则可能产生反风现象,即进,出风口相互对换。为此,在水槽内进行了模拟试验研究。
dc横流风扇的边界(外壳),贯流风扇一般是由一与叶轮间隙逐渐增大的曲线GF(后壁)、一圆弧形或其它形状的涡舌BD及上边界DE构成的。蜗舌的长度及其与出风口上边界DE的夹角γ对风机的性能有较大的影响。试验发现,当涡舌BD有一定长度时,涡心在C1点处,风机能够正常工作,流体流动方向。随着涡舌与叶轮间隙δ的减小,涡心C1向外下方移动,回流减小。将角度γ适当减小,流体易于沿上边界流出,也将使回流减小。
(1)不对称的外部边界(包括与叶轮间隙的不对称)是横流风机能使流体沿某一方向产生稳定流动的基本条件。
(2)当叶轮带动流体旋转时,若流场内仅有一直线边界,则在此边界附近,沿叶轮旋转方向zui小间隙处的下游、叶轮内缘处形成一旋涡。贯流风机旋涡的旋转方向与叶轮转向相同,旋涡的强度主要取决于叶轮的转速和边界情况。叶轮内外的流场主要由此旋涡控制。
(3)如有多个边界,流场取决于各边界的综合影响。旋涡出现在流动阻力差zui大的边界附近,且仅有一个旋涡。
(4)对于dc横流风扇,为使其褪正常工作而不反风,剜与其它边界相比,涡舌处应有较大的流动阻力差。

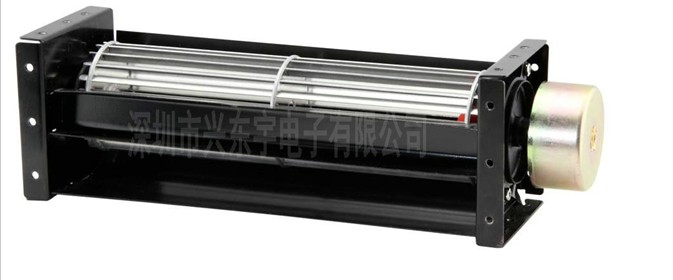

dc横流风扇
